01为什么布线设计决定检测效果
结论先行:同一批传感器,回路设计不同,覆盖效果天差地别——布线是检测系统的骨架。传感器再灵,没布到漏液会发生、会汇集的地方,那里就是盲区。
漏液检测不是"买几根感水绳、几个探头装上就行"。装在哪、怎么连成回路、一条回路覆盖多大范围,直接决定了机房里"哪些地方被盯住、哪些地方没人管"。一套布线潦草的系统,可能在某段管路上密密麻麻、却把另一片机柜的积液点漏在覆盖之外;真漏的时候,偏偏漏在没覆盖的盲区。所以,把回路设计做对——覆盖到高发点、不超总长上限、分区合理——是检测能不能真正起作用的前提。
02回路总布线长度:有上限(≤200m)
结论:一条检测回路不是想拉多长就多长——它有总布线长度上限。以 Sontay WD 系列为例,回路总布线 ≤ 200 米。
这里有一个最容易踩的误区,必须先说清:这个 200 米是"总和",不是某根线能拉 200 米。它等于——所有 WD-CS 感水绳的长度 + 所有 WD-PS 点式探头的引线长度 + 信号线长度,全部加起来 ≤ 200 米。换句话说,设计一条回路时,要先把这条回路上的每一段线都列出来、做一道加法,而不是只盯着单根感水绳能铺多长。一条回路接了多根感水绳、十几只点式探头,引线累加起来很快就会吃掉额度。
记住:≤200 米是一条回路里所有线材的总和,不是单根的长度上限。
03机房大怎么办:分区,多回路
结论:当一条回路覆盖不了整个机房(总长会超 200 米),正确做法是按机房区域拆成多条独立回路,各接一个控制模块,而不是硬把一条回路拉满全场。
把一条回路拉满全场有两个坏处:一是总长很容易超限,二是定位会变粗——一条覆盖半个机房的回路报警,你只知道"这半个机房有漏",却很难快速锁定区域。分区设计把机房切成若干块,每块对应一条独立回路、接一个 WD-AMX 控制模块。分区可以按机柜列、按机房物理分区、或按风险等级来划。这样既保证每条回路都在 200 米上限内,又能在报警时直接对应到具体区域,定位更快。
分区的粒度也是个平衡:回路切得越细,报警定位越精准,但需要的控制模块也越多;实际按机房规模、定位精度要求与预算取一个合适的颗粒度即可,不必一味追求最细。
04感水绳布在哪,点式守哪
结论:一条回路里两类传感器各有主场——感水绳沿"高发段"连续布,点式守"积液点"。

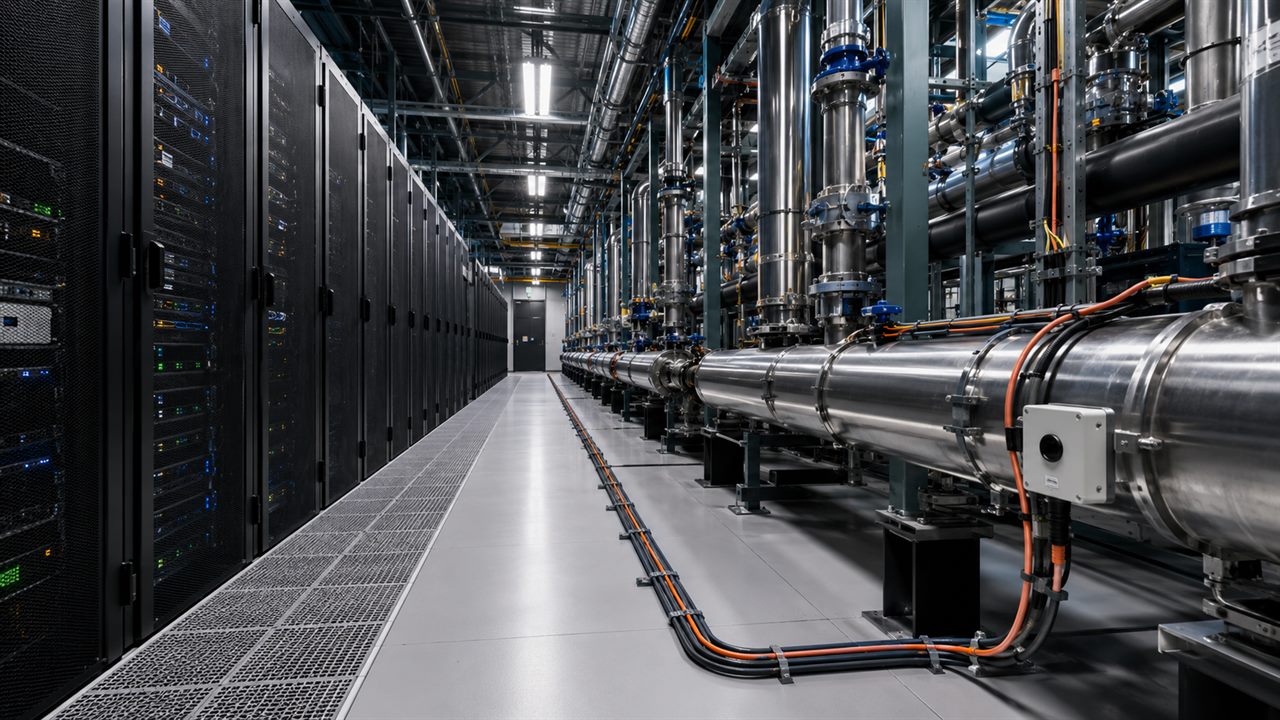

- 感水绳(WD-CS):沿管路、机柜列底部、CDU 进出口与二次侧、分歧管(manifold)连续敷设,覆盖漏液高发的沿程(高发部位见《数据中心液冷漏液的 5 个高发部位》)。标准款 2 / 5 / 10 / 15 / 20 / 25 米,按实际走线选长度、每根 3 米引线便于穿管;需要更长有 30 / 40 / 50 米按订单确认。
- 点式探头(WD-PS):守住集水盘、机柜底座低洼、设备下方接水点等明确的汇集处,采用 ABS 外壳 + 不锈钢探针、标准 2 米引线,可多只并联接入同一回路。
哪里布感水绳、哪里放点式,取决于漏液会在哪发生、又会汇到哪——这正是《感水绳还是点式探头》讲的"沿程交给线、汇集交给点"。布点之前,也别忘了确认检测系统对你的冷却液是否适用,以及是否需要叠加凝露预警把水患看全。
05引线和信号线,都要计入总长
结论:算回路总长时,别只算感水绳——引线和信号线也占额度。这是设计时最容易漏算的一块。
具体来说:每根感水绳自带 3 米引线(leader cable,用于穿管接到控制模块)、每只点式探头自带 2 米引线,这些长度全都计入回路的 ≤200 米总额。一条回路并联了十几只点式探头时,光是引线累加就可能吃掉几十米额度,很容易被忽略。稳妥的做法是:设计时把"所有感水绳长 + 所有点式引线 + 信号线"列成一张清单逐项加总,并留出余量,别卡在 200 米的临界点上——临界设计一旦现场走线有变动,就可能超限。
举个简单的例子帮你建立直觉:假设一条回路用了 4 根感水绳(各 10 米,共 40 米)、并联 10 只点式探头(各 2 米引线,共 20 米)、再加约 30 米信号线,合计 90 米——还在额度内,且留了充足余量。如果同一条回路还想再接一片机柜的管路、把感水绳加到 8 根、点式加到 20 只,总长很快就会逼近上限,这时就该考虑拆成两条回路。注意:感水绳是沿管路实际走线敷设的,算长度要按实际路径、而不是两点间的直线距离,这一点也容易把估算做小。
06接入 BMS:现款干接点
结论:回路设计好之后,信号要能联动——各回路的控制模块以干接点接入 BMS / 动环系统。
以 Sontay WD-AMX 为例,现款以干接点接入 BMS / 动环、现款无数字通信,SPDT 干接点 12A@230Vac,提供 24Vac / 230Vac 两款、DIN 导轨安装、带 LED 状态指示与可关蜂鸣、继电器手动 / 自动复位。配合前面的分区设计,每条回路对应一个控制模块,哪条回路报警就能定位到对应区域,联动声光报警与处置。
说到底,布线设计不是检测系统的"附属步骤",而是它能不能把覆盖做满的前提。它和冷却液能不能检出、凝露能不能防早、布点放得对不对一道,共同构成完整的"防漏 + 检漏"流体安全闭环——再好的传感器,也要靠对的回路设计,才能真正盯住每一处渗漏。
※ 本文漏液检测产品口径依据英国 Sontay WD 系列已核实资料。回路总布线 ≤ 200 米,指一条回路上所有 WD-CS 感水绳长度 + 所有 WD-PS 点式探头引线长度 + 信号线长度的合计,不是单根线材可延长至 200 米。WD-CS 标准款 2 / 5 / 10 / 15 / 20 / 25 米(更长 30 / 40 / 50 米按订单确认)、每根配 3 米引线;WD-PS 标准引线 2 米、多只并联;现款 WD-AMX 以干接点接入 BMS(现款无数字通信)。具体分区、回路数量与布点应结合机房布局、管路走向与工况确认,本文为通用工程要点,不构成对特定项目的设计承诺。
